 Comment monter un allumage électronique sur Renault 14?

Voir le sujet précédent Voir le sujet suivant Aller en bas
Aller à la page : 1, 2  Suivant
AuteurMessage
Vincent76



Masculin
Age : 26
Date d'inscription : 23/05/2011
Nombre de messages : 718

MessageSujet: Comment monter un allumage électronique sur Renault 14?   Mer 20 Juin 2012 - 10:52

Salut!

J'ai vu ici que l'on pouvait monter un allumage électronique de 205 sur nos poires pour remédier, entre autres, aux problèmes de démarrage par temps humide.
Est-ce que quelqu'un ici a déjà effectué cette modif? Est-ce compliqué?
J'aimerais bien faire ça sur la mienne car cet hiver j'ai galéré pour la mettre en route (et encore, quand elle voulait bien démarrer!), mais j'ai toujours peur de faire des conneries, surtout quand il y a de l'électricité...
Pour vous donner une idée de mon niveau en électricité, la plus grande "prouesse" que j'ai réalisée est l’installation d'un interrupteur en parallèle de la sonde pour déclencher le ventilo de ma 19 GTX (mue par le fameux F2N et sa saloperie de carbu Solex!).

Merci d'avance
Revenir en haut Aller en bas
migoul



Masculin
Age : 35
Date d'inscription : 11/04/2007
Nombre de messages : 500

MessageSujet: Re: Comment monter un allumage électronique sur Renault 14?   Jeu 21 Juin 2012 - 11:41

Ma 14 a un allumage électronique de 205 qui a remplacé l'allumage d'origine que j'ai toujours dans un carton. Smile

A monter, il y a peu de difficulté, par contre pour régler le calage de l'allumeur, il te faudra une lampe stroboscopique. Et pour le réglage du ralenti, perso fait à l'oreille et selon la méthode prescrite dans la RTA. Smile
Revenir en haut Aller en bas
Vincent76



Masculin
Age : 26
Date d'inscription : 23/05/2011
Nombre de messages : 718

MessageSujet: Re: Comment monter un allumage électronique sur Renault 14?   Dim 24 Juin 2012 - 11:52

Je te remercie Migoul!
As-tu fait des photos de cette modif? Y a-t-il des fils à couper et à rebrancher, ou le faisceau de 205 suffit? As-tu monté un allumeur M154 E, ou autre? Je préfère bien tâter le terrain avant d'acheter les pièces et me lancer là-dedans.

Puis pendant que j'y pense, sais-tu à quoi servent ces deux fils? Je les ai trouvés pendants derrière la batterie, les cosses enrubannées de chatterton.

Comme ils rentrent dans une gaine passant à travers le tablier, par le trou ou passe le câble d'ouverture du capot, je me demande si ça n'est pas les connexions du compte-tours (qui ne fonctionne pas). Si ce sont bien elles, comment les branche-t-on sur la bobine? La cosse 1 sur la borne A et la 2 sur la B ou 1 sur B et 2 sur A?

Merci d'avance



Revenir en haut Aller en bas
funkyvinz



Date d'inscription : 30/09/2009
Nombre de messages : 1940

MessageSujet: Re: Comment monter un allumage électronique sur Renault 14?   Lun 25 Juin 2012 - 12:58

Et de l'autre côté du tablier, où ils arrivent ?
Moi je dirais plutôt qu'il étaient branchés à une Coucaratcha ou autre trompette.
Ou peut être pour déclencher le ventillo de radiateur.

Regardes si tu n'as pas un interrupteur de caché sous ton volent ou sous le tableau de bord côté conducteur.
Revenir en haut Aller en bas
migoul



Masculin
Age : 35
Date d'inscription : 11/04/2007
Nombre de messages : 500

MessageSujet: Re: Comment monter un allumage électronique sur Renault 14?   Lun 25 Juin 2012 - 14:28

Nan pas de photos de la modif, mais j'ai gardé l'ancien allumage, au pire je pourrais refaire la procédure à l'envers pour faire un tuto mais pas avant cet été! Razz

Pour l'allumeur c'est bien un M154 E prélevé sur une 205 avec moteur couché XY identique à celui de la 14. Smile

Sinon nan pas de câbles à couper, ce que tu débranches de l'ancien allumage tu le rebranche au même endroit sur le nouveau (tu as les sigles pour et repérer de mémoire). Et pour la connectiques entre la bobine et le module d'allumage bah tu le conserve, pas besoin d'y toucher. Smile

Edit: pour les 2 câbles ça pourraient fortement correspondre au compte tour, tu dois avoir un fil qui part du compte tour pour se brancher sur la bobine d'allumage, et l'autre fil pourrait correspondre à une masse, car le compte tour à sa propre masse.
Revenir en haut Aller en bas
Vincent76



Masculin
Age : 26
Date d'inscription : 23/05/2011
Nombre de messages : 718

MessageSujet: Re: Comment monter un allumage électronique sur Renault 14?   Lun 25 Juin 2012 - 18:21

Ce n'est pas urgent Migoul, en ce moment il fait chaud, donc nos poires démarrent bien Very Happy.

Je n'ai pas d’interrupteur sous le volant Funky.
Mais je me pose de sérieuses questions quant à ces deux fils: j'ai regardé sous la planche de bord, le trou où rentre le câble d'ouverture du capot, lesdits fils partent vers la droite et remontent jusqu'à... l'autoradio!!! Mieux que ça, le vert correspondrait au - et le noir au + de l'autoradio! Mon autoradio qui fonctionne alors que les deux fils, visiblement + et - de l'alimentation, pendent sous le capot! scratch Je n'y comprend rien! D'ailleurs, quand on voit les branchements derrière la console, on se demande comment tout peu fonctionner correctement... C'est du gros bricolage dégueu avec des dominos partout!

En tout cas ce genre de truc n'est vraiment pas fait pour me réconcilier avec l'électricité...


Revenir en haut Aller en bas
aurel



Masculin
Age : 36
Date d'inscription : 06/10/2011
Nombre de messages : 1096

MessageSujet: Re: Comment monter un allumage électronique sur Renault 14?   Lun 25 Juin 2012 - 18:32

A mon avis ça servait à un précédent autoradio branché différemment et ces cosses allaient directement sur la batterie t' a des sacrés bricoleurs du dimanche des fois et quand tu passes derrière eux tu comprends plus rien mais tes cosses paraissent trop grosses pour etre montées d'origine sur la bobine.
Revenir en haut Aller en bas
migoul



Masculin
Age : 35
Date d'inscription : 11/04/2007
Nombre de messages : 500

MessageSujet: Re: Comment monter un allumage électronique sur Renault 14?   Mar 26 Juin 2012 - 7:31

Vincent76 a écrit:
Ce n'est pas urgent Migoul, en ce moment il fait chaud, donc nos poires démarrent bien Very Happy.

Je vais essayer de faire un pti tuto des que possible alors. Smile

Sur ma poire faudrais que je le refasse proprement de toute façon, ça serais l'occasion de le faire! Laughing

Par contre totu ces fils en vadrouilles ça craint, c'était pareil sur la mienne j''en ai refais une partie au propre pour tout ce qui est habitacle mais faut encore que je refasse quelques faisceaux coté moteur. Et j'avais quelques fils bien cramé. Rolling Eyes

Revenir en haut Aller en bas
Vincent76



Masculin
Age : 26
Date d'inscription : 23/05/2011
Nombre de messages : 718

MessageSujet: Re: Comment monter un allumage électronique sur Renault 14?   Mar 26 Juin 2012 - 8:27

Aucun fil de cramé chez moi pour l'instant, heureusement.
Je vais essayer de me motiver pendant les vacances pour faire le contorsionniste et mettre tout ça au propre, histoire qu'il n'y ait plus trois dominos par fil!^^ Et je percerai enfin ce mystère d'autoradio qui fonctionne alors que visiblement les fils de son alimentation pendent sous le capot Rolling Eyes

Revenir en haut Aller en bas
migoul



Masculin
Age : 35
Date d'inscription : 11/04/2007
Nombre de messages : 500

MessageSujet: Re: Comment monter un allumage électronique sur Renault 14?   Mar 26 Juin 2012 - 11:55

Sur ma poire, l'autoradio avait son alim repiqué sur l'horloge qui avait elle même son alim repiqué sur l'allume cigare! Shocked
Revenir en haut Aller en bas
Vincent76



Masculin
Age : 26
Date d'inscription : 23/05/2011
Nombre de messages : 718

MessageSujet: Re: Comment monter un allumage électronique sur Renault 14?   Mer 27 Juin 2012 - 13:12

Original comme montage^^
Revenir en haut Aller en bas
migoul



Masculin
Age : 35
Date d'inscription : 11/04/2007
Nombre de messages : 500

MessageSujet: Re: Comment monter un allumage électronique sur Renault 14?   Lun 9 Juil 2012 - 7:58

Pour ton compte tour, au vu du schéma électrique, au dos de ton compteur tu dois avoir 3 fils qui part du compte tour:

- Un 12V qui alimente le compte tour
- Une masse indépendante
- Un fil qui va à la bobine

Je pense que tes 2 fils ne servent à rien et il faudrait les virer.

Par contre sur ta bobine il y a il me semble un fil de trop pour l'allumage, ce qui me fait dire que ton compte tours est bien relié à la bobine, mais à vérifier si le signal arrive bien au tableau de bord. J'essaie de retrouver les codes couleurs pour que tu puisses repérer les fils aux bornes.
Revenir en haut Aller en bas
Vincent76



Masculin
Age : 26
Date d'inscription : 23/05/2011
Nombre de messages : 718

MessageSujet: Re: Comment monter un allumage électronique sur Renault 14?   Jeu 26 Juil 2012 - 9:47

Salut!

Merci Migoul!
Effectivement, quand j'ai démonté le compteur, il y avait trois fils qui partaient du compte-tours dont j'ai noté la couleur sur un papier (qui est chez ma mère donc je verrai ça ce weekend). J'ai regardé vite fait côté moteur après et, de mémoire, il n'y avait pas les mêmes couleurs, ou bien elles étaient passées avec le temps. Toujours de mémoire, mais il faudra que je regarde ça plus attentivement, il me semble qu'un ou deux fils partaient vers un connecteur blanc dont le faisceau partait vers l'habitacle.
Revenir en haut Aller en bas
Vincent76



Masculin
Age : 26
Date d'inscription : 23/05/2011
Nombre de messages : 718

MessageSujet: Re: Comment monter un allumage électronique sur Renault 14?   Sam 28 Juil 2012 - 18:42

Finalement, j'ai opté pour plus simple et moins couteux que l’installation d'un allumage électronique complet:



Prélevé sur une Super 5 Five de 1993, bobine quasi-neuve (dixit le casseur qui connaissait le propriétaire de feu la voiture), l'ensemble pour 23€.

Je me suis donc lancé dans la modif cet après-midi, qui est relativement facile à faire quand on a bien regardé comment d'autres ont fait, même pour une buse en électricité comme moi.


Avant:


Après:


Mais il y a un hic: la garce n'a pas voulu démarrer après le changement, pourtant j'ai bien tout mis à la bonne place (d'après ce que j'ai vu sur un autre forum). Je lui remettrai un petit coup de clé demain pour voir.

Edit: schéma des montages Schéma erroné, le bon se situe page 2



Dernière édition par Vincent76 le Lun 25 Fév 2013 - 17:35, édité 1 fois
Revenir en haut Aller en bas
Vincent76



Masculin
Age : 26
Date d'inscription : 23/05/2011
Nombre de messages : 718

MessageSujet: Re: Comment monter un allumage électronique sur Renault 14?   Sam 28 Juil 2012 - 21:25

Je viens de voir ici que l'on doit brancher le deuxième fil jaune sur un fil qui à l'origine est sur le + de la bobine, alors que le site m'ayant servi de référence (et dont j'ai perdu l'adresse Embarassed ) disait grosso modo "ce deuxième fil jaune ne sert pas dans le montage"...

Bref, un dessin vaut mieux qu'un long discours: Schéma erroné, le bon se situe page 2


J'essaierai ça demain.

Bonne nuit!


Dernière édition par Vincent76 le Lun 25 Fév 2013 - 17:36, édité 1 fois
Revenir en haut Aller en bas
Vincent76



Masculin
Age : 26
Date d'inscription : 23/05/2011
Nombre de messages : 718

MessageSujet: Re: Comment monter un allumage électronique sur Renault 14?   Dim 29 Juil 2012 - 9:23

J'ai essayé avec ce deuxième branchement: rien à faire, elle ne veut pas démarrer, alors qu'avant le changement elle partait au quart de tour (avec starter).
Je me demande si la nouvelle bobine est compatible avec l'allumeur d'origine... Je rebricolerai ça la semaine prochaine car il y a du monde chez moi cet après-midi
Revenir en haut Aller en bas
migoul



Masculin
Age : 35
Date d'inscription : 11/04/2007
Nombre de messages : 500

MessageSujet: Re: Comment monter un allumage électronique sur Renault 14?   Mar 31 Juil 2012 - 14:03

Je ne suis pas sur que ton ensemble bobine + module soi compatible avec ton allumeur d'origine! Wink
Revenir en haut Aller en bas
Vincent76



Masculin
Age : 26
Date d'inscription : 23/05/2011
Nombre de messages : 718

MessageSujet: Re: Comment monter un allumage électronique sur Renault 14?   Dim 5 Aoû 2012 - 22:38

J'ai remis l'ancienne bobine en laissant le boîtier, ça ne fonctionnait toujours pas. J'ai donc viré le boîtier et remis tout comme à l'origine: démarrage au quart de tour!
C'est sûrement mon boîtier qui a un souci car je ne vois pas pourquoi le montage serait impossible sur la 14 alors que d'autres ont monté ce boîtier de Super5 sur R4, R6, 2CV, DS voire même sur Spitfire et ont obtenu des résultats satisfaisants (ralenti plus régulier et démarrages à froid plus faciles). J'essaierai de tester ça demain s'il ne fait pas trop mauvais...
Revenir en haut Aller en bas
Vincent76



Masculin
Age : 26
Date d'inscription : 23/05/2011
Nombre de messages : 718

MessageSujet: Re: Comment monter un allumage électronique sur Renault 14?   Lun 6 Aoû 2012 - 19:05

Test fait: boîtier HS. Y a plus qu'à en retrouver un...
Du coup, comme j'étais énervé, j'ai changé mes bougies ainsi que mon filtre à air (qui a bien vécu!), et je suis allé faire un tour avec ma poire. Ca m'a remis de bonne humeur Very Happy
Revenir en haut Aller en bas
daniel17250



Masculin
Age : 46
Date d'inscription : 10/06/2012
Nombre de messages : 406

MessageSujet: Re: Comment monter un allumage électronique sur Renault 14?   Mar 7 Aoû 2012 - 6:31

y a pas à dire une tite poire est un bon remontant drunken
Revenir en haut Aller en bas
zicky1218



Masculin
Age : 45
Date d'inscription : 16/09/2009
Nombre de messages : 196

MessageSujet: Re: Comment monter un allumage électronique sur Renault 14?   Mar 7 Aoû 2012 - 9:15

sacré Daniel.....
Revenir en haut Aller en bas
Vincent76



Masculin
Age : 26
Date d'inscription : 23/05/2011
Nombre de messages : 718

MessageSujet: Re: Comment monter un allumage électronique sur Renault 14?   Lun 25 Fév 2013 - 17:30

Bon, j'ai enfin trouvé un autre boîtier Cartier pour ma 14, 15€ avec la bobine et le câblage, chez DRD à Malaunay pour les Normands.

*HS on* C'est dans cette casse que j'ai vu la Simca 1000 postée ici. Elle y est toujours, j'ai demandé au gars ce qu'il en faisait, il l'a retapée pour la revendre. Me voilà rassuré, elle ne va pas finir en cube!
*HS off*

Mes branchements précédents n'étaient pas corrects au niveau du deuxième fil jaune (ça et le boîtier mort, ça ne risquait pas de fonctionner), voici le bon schéma:

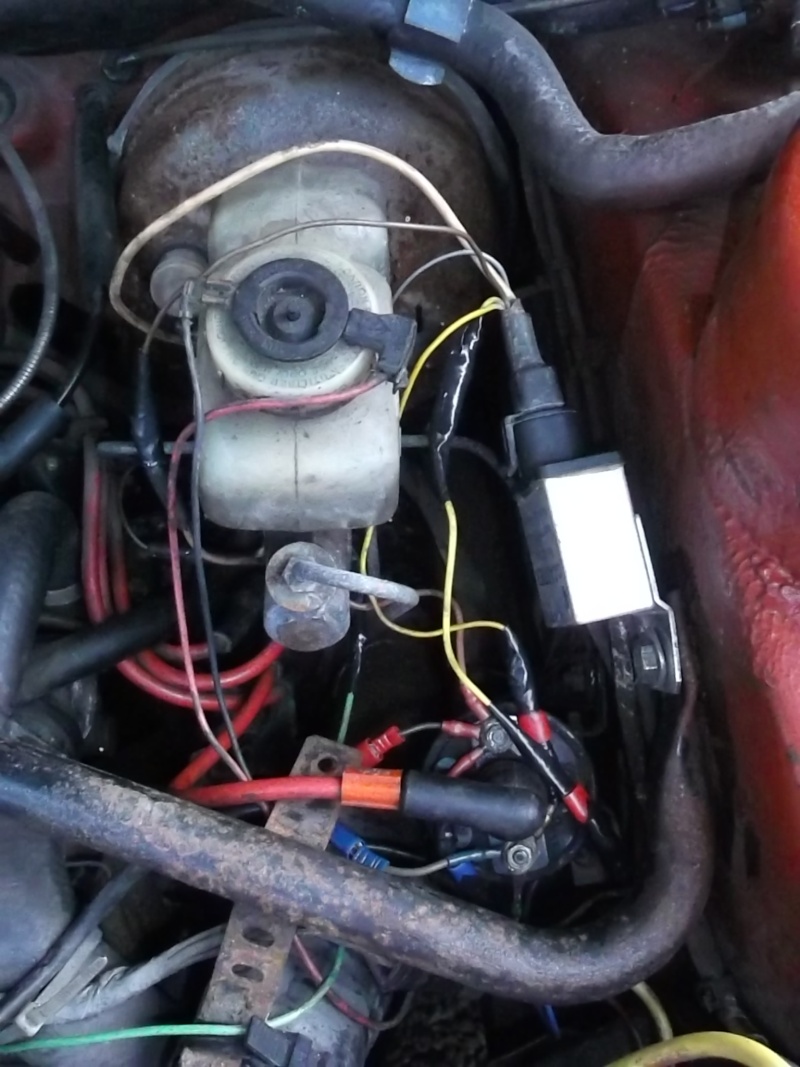

Sous le capot ça donne ça (j'ai gardé la bobine d'origine):


Et là, starter enclenché, coup de clé et... elle démarre au bout de trois tours, comme si elle avait tourné la veille, malgré une température de 2°C et un vent glacial!
Je la laisse tourner une petite minute puis coupe le contact. Je réessaie et là elle part au quart de tour! Je la laisse tourner un peu puis l'arrête. Je repasse en config d'origine et essaie de la redémarrer: quatre tours de démarreur et ralenti pas très stable.
Je rebranche donc le Cartier et hop ça repart nickel.

Evidemment, j'ai tout de suite voulu faire un tour avec (plus de trois mois qu'elle n'a pas roulé!), mais au moment de m'attacher: ceinture bloquée. Argh, et toutes les autres fonctionnent bien. J'ai donc inversé avec la ceinture passager seulement l'enrouleur ne rentre pas dans le creux du montant, la vis de fixation étant décalée: une fois de plus merci à l'ingénieur de chez Renault qui est responsable de ça.
Bref, comme j'étais en manque de la conduire, j'ai monté le truc à l'arrache après avoir déroulé la ceinture en entier et "ligoté" le siège (bah oui, j'ai que deux bras^^), j'ai donc pu faire un tour après ce petit contretemps. C'était bon Very Happy


Mes impressions:
- démarrage très grandement facilité
- meilleure tenue de ralenti
- pas d'à-coups à l'accélération
- fonctionnement du moteur plus souple, plus agréable
- meilleure combustion: elle ne pue plus et ne repeint plus les graviers au démarrage Smile


Le montage de ce boîtier est 100% réversible, à n'importe quel moment, sans besoin de modifier l'avance à l'allumage, sans outillage spécifique et le retour à l'allumage d'origine se fait rapidement, juste des cosses à débrancher et rebrancher.

Retour à l'origine: (contact éteint pendant la manip, évidemment)
- déconnecter C et 3 puis D et 4
- connecter C et 4
- déconnecter B et 2 puis A et 1
- connecter B et 1
- pour éviter d'avoir les fils du boîtier pendants sous le capot, connecter D et 3 puis A et 2.
Vous voilà reparti en allumage classique en moins d'une minute chrono!
Revenir en haut Aller en bas
aurel



Masculin
Age : 36
Date d'inscription : 06/10/2011
Nombre de messages : 1096

MessageSujet: Re: Comment monter un allumage électronique sur Renault 14?   Lun 25 Fév 2013 - 20:32

Content pour toi que ça fonctionne depuis le temps que tu galère avec cet allumage et ton compte tours il refonctionne ?
Revenir en haut Aller en bas
j14f



Date d'inscription : 30/01/2010
Nombre de messages : 238

MessageSujet: Re: Comment monter un allumage électronique sur Renault 14?   Lun 25 Fév 2013 - 21:13

Bonjour
Merci de partager ces informations, juste une chose il y a un fil jaune entre le plus de la bobine et le boitier et le deuxième fil jaune qui sort du boitier avec la cosse D est reliée à la casse 4 donc ce fil est un plus mais où va t'il?
A plus
Revenir en haut Aller en bas
Vincent76



Masculin
Age : 26
Date d'inscription : 23/05/2011
Nombre de messages : 718

MessageSujet: Re: Comment monter un allumage électronique sur Renault 14?   Mar 26 Fév 2013 - 10:22

De rien Wink
C'est vrai, j'ai oublié de marquer cette partie du fil sur mon schéma.
En fait, le fil qui porte la cosse 4 et celui qui porte la cosse C ne font qu'un à l'origine, le + 12V contact. On doit le couper et mettre une cosse femelle d'un côté et une mâle de l'autre pour y connecter chaque fil jaune et pouvoir revenir à l'origine rapidement en cas de problème.

Je mets le schéma complété pour plus de clarté:


aurel a écrit:
Content pour toi que ça fonctionne depuis le temps que tu galère avec cet allumage et ton compte tours il refonctionne ?

Merci Aurel. Je m'attendais à ce que le compte-tours refonctionne, mais malheureusement non.


Edit: branchement du compte-tours sur la borne RUP et non +


Dernière édition par Vincent76 le Mer 3 Juil 2013 - 10:27, édité 1 fois
Revenir en haut Aller en bas
Contenu sponsorisé




MessageSujet: Re: Comment monter un allumage électronique sur Renault 14?

Revenir en haut Aller en bas

Comment monter un allumage électronique sur Renault 14?
Voir le sujet précédent Voir le sujet suivant Revenir en haut
Page 1 sur 2Aller à la page : 1, 2  Suivant
 Sujets similaires
-
» Comment monter un allumage électronique sur Renault 14?
» Comment monter un allumage complet d'un sr 125 sur xt 125?
» Tuto : Comment monter des sieges recaro a la place des origines.
» allumage électronique réglable
» comment changer son allumage?

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
Le forum Renault 14 :: Un problème avec votre poire? :: Mécanique-
Sauter vers:
